Menara yang Tahan Tiupan Angin

Mengapa Menara Perlu Kukuh?

Menara boleh ditemui di banyak tempat. Ada menara yang digunakan untuk menghantar isyarat telekomunikasi, memerhati kawasan dan menyokong peralatan tertentu. Oleh sebab bentuknya tinggi, menara perlu dibina dengan teliti supaya dapat berdiri dengan stabil, termasuk ketika angin bertiup.

Pernahkah kamu cuba menyusun blok mainan menjadi menara yang tinggi? Pada mulanya, susunan itu mungkin kelihatan kukuh. Namun, apabila bahagian atas ditolak sedikit, seluruh susunan boleh bergoyang atau tumbang. Perkara ini membantu kita memahami cabaran yang dihadapi oleh jurutera.

Apakah yang Berlaku Apabila Angin Bertiup?

Angin ialah udara yang bergerak. Apabila udara bergerak dan bertemu dengan permukaan menara, angin mengenakan daya pada struktur tersebut. Daya ini boleh menyebabkan menara melentur, bergoyang atau, jika tidak cukup stabil, terbalik.

Kesan angin bergantung pada banyak perkara. Antaranya ialah kelajuan angin, bentuk menara dan keluasan bahagian yang terkena tiupan. Sebuah papan rata yang lebar biasanya menerima tolakan angin lebih besar berbanding rangka terbuka yang membenarkan sebahagian udara melaluinya.

Oleh itu, jurutera bukan sahaja memikirkan ketinggian menara, tetapi juga cara angin bertindak pada menara itu.

Tapak yang Lebar Membantu Kestabilan

Salah satu ciri yang boleh menjadikan model menara lebih stabil ialah tapak yang cukup lebar. Cuba bandingkan dua susunan blok yang sama tinggi. Satu disusun di atas tapak kecil, manakala satu lagi mempunyai tapak lebih luas.

Apabila kedua-duanya ditolak dengan daya yang hampir sama, menara bertapak kecil mungkin lebih mudah terbalik. Tapak yang lebar memberi ruang sokongan yang lebih baik.

Bagi menara sebenar, bahagian asas atau asas binaan juga mesti direka mengikut keadaan tanah dan beban yang perlu ditanggung. Tapak yang lebar sahaja tidak menjamin keselamatan jika tanah atau sambungannya tidak sesuai.

Mengapa Ketinggian Perlu Diambil Kira?

Menara yang tinggi boleh mengalami kesan tolakan angin yang ketara, khususnya pada bahagian atas. Pada masa yang sama, menara yang terlalu kurus berbanding ketinggiannya mungkin sukar mengekalkan kestabilan jika tidak mempunyai sokongan yang mencukupi.

Kedudukan berat juga penting. Jika terlalu banyak berat diletakkan pada bahagian atas model, ia boleh menjadi lebih mudah tumbang. Sebaliknya, agihan berat yang sesuai boleh membantu kestabilan.

Menjadikan menara lebih rendah bukan satu-satunya penyelesaian. Jurutera menggabungkan reka bentuk rangka, bahan dan sistem sokongan untuk membolehkan struktur tinggi dibina dengan selamat.

Kekuatan Bentuk Segi Tiga

Perhatikan menara penghantaran elektrik yang mempunyai banyak batang logam bersilang. Batang-batang itu membentuk corak segi tiga.

Mengapa bentuk tersebut digunakan?

Segi tiga membantu mengekalkan bentuk rangka apabila daya dikenakan. Sebagai perbandingan, rangka segi empat yang mempunyai sambungan mudah bergerak boleh berubah menjadi bentuk senget apabila ditolak. Jika dipasang satu batang menyerong sehingga terbentuk dua segi tiga, rangka itu lazimnya menjadi lebih tegar.

Batang menyerong ini dipanggil penyokong pepenjuru. Ia membantu memindahkan daya melalui bahagian rangka. Walau bagaimanapun, kekuatan sebenar turut bergantung pada bahan dan cara sambungan dibuat.

Rangka Terbuka dan Laluan Angin

Sesetengah menara, seperti menara penghantaran elektrik, mempunyai banyak ruang kosong antara batang rangkanya. Reka bentuk terbuka ini membolehkan sebahagian angin bergerak melalui ruang tersebut. Sebaliknya, permukaan yang lebar dan padat boleh menerima tolakan angin yang lebih besar.

Namun, bukan semua menara perlu menggunakan rangka terbuka. Ada bangunan tinggi dengan dinding yang kukuh dan bentuk yang direka khas untuk menguruskan kesan angin. Jurutera memilih reka bentuk berdasarkan fungsi struktur, lokasi dan keadaan persekitaran.

Bahan dan Sambungan yang Sesuai

Menara boleh menggunakan pelbagai bahan, termasuk keluli dan konkrit, mengikut tujuan pembinaannya. Bahan dipilih berdasarkan kekuatan, berat, ketahanan dan kos.

Sambungan antara bahagian rangka juga sangat penting. Dalam model menggunakan penyedut minuman, pita pelekat yang longgar boleh menyebabkan menara berubah bentuk. Dalam pembinaan sebenar pula, jurutera menggunakan sambungan yang direka khas dan diperiksa mengikut keperluan keselamatan.

Menara yang baik memerlukan keseluruhan sistem yang berfungsi bersama. Rangka yang kuat tidak banyak membantu jika sambungan atau asas binaannya lemah.

Bagaimana Menguji Reka Bentuk Menara?

Kamu boleh menjalankan eksperimen mudah menggunakan kertas, penyedut minuman, pita pelekat, pembaris dan kipas kecil. Bina dua model menara dengan ketinggian yang sama. Jadikan satu model bertapak sempit dan satu lagi bertapak lebih lebar.

Letakkan setiap model pada tempat yang sama. Halakan kipas dari jarak yang sama dan gunakan kelajuan yang sama. Perhatikan sama ada menara bergoyang, berubah bentuk atau tumbang dalam masa 20 saat.

Catat hasil ujian. Kemudian, cuba tambah penyokong pepenjuru pada salah satu model. Uji semula tanpa mengubah jarak dan kelajuan kipas. Gunakan kipas pada kelajuan rendah dengan pengawasan orang dewasa.

Eksperimen ini membantu kamu membandingkan kesan sesuatu perubahan secara lebih adil.

Belajar daripada Keputusan Ujian

Dalam bidang kejuruteraan, reka bentuk pertama tidak semestinya yang terbaik. Jurutera membuat lakaran, membina model, menguji, mencatat pemerhatian dan menambah baik bahagian yang lemah.

Jika menara tumbang, cari puncanya. Adakah tapaknya terlalu sempit? Adakah sambungannya longgar? Atau adakah rangkanya memerlukan penyokong tambahan?

Menara yang tahan tiupan angin bukan sekadar menara yang tinggi. Ia ialah struktur yang dirancang dengan mengambil kira daya angin, kestabilan, bahan, sambungan dan asas binaan. Melalui ujian yang teliti, kita dapat memahami bagaimana ilmu sains dan matematik membantu manusia membina struktur yang lebih selamat.

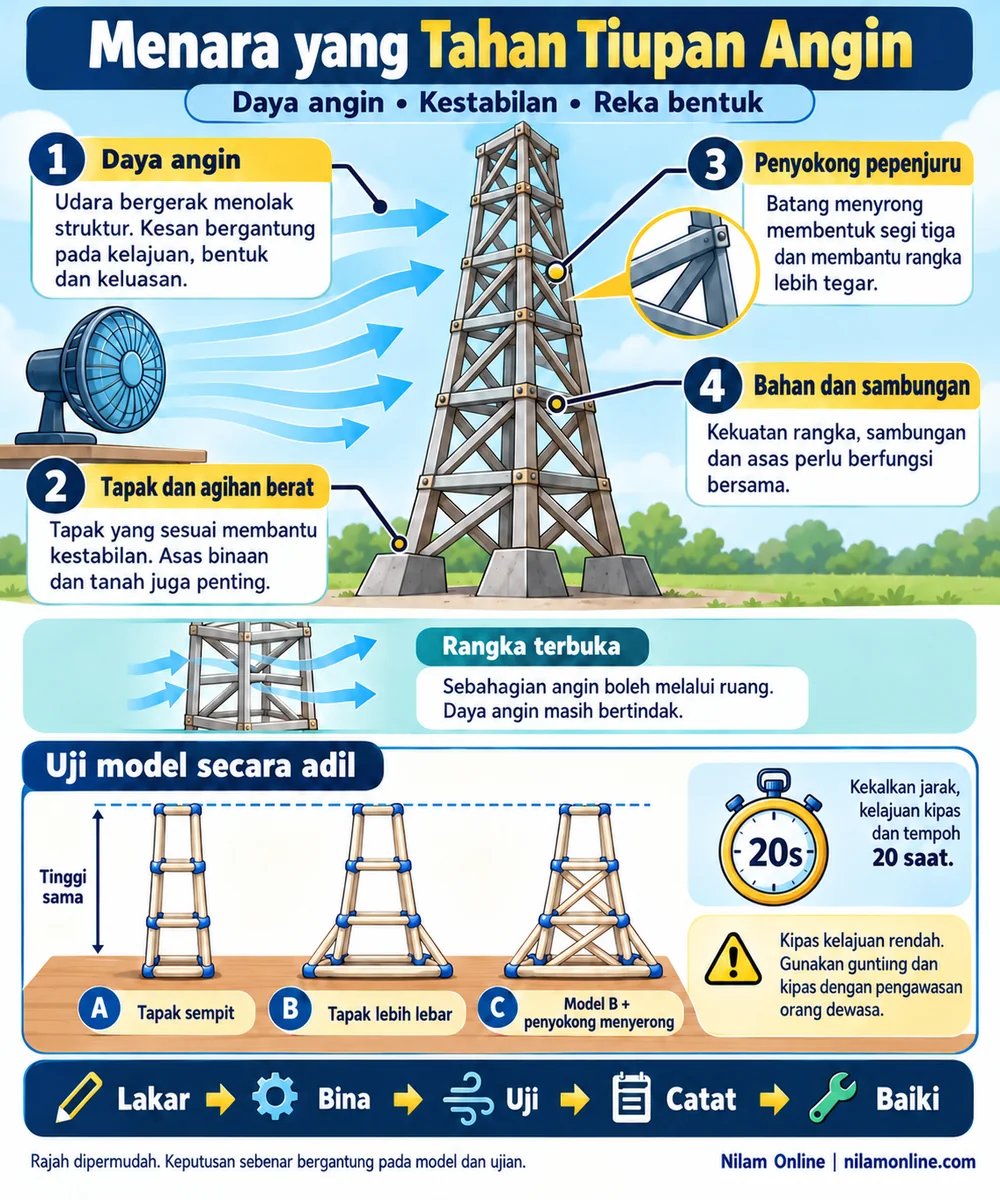

Fakta Penting

Daya angin

Udara yang bergerak boleh mengenakan daya pada menara dan menyebabkan struktur bergoyang atau melentur.

Struktur segi tiga

Penyokong menyerong membantu rangka mengekalkan bentuk apabila daya dikenakan.

Tapak dan ketinggian

Kestabilan dipengaruhi oleh kelebaran tapak berbanding ketinggian, agihan berat serta kekuatan sokongan.

Aktiviti Pengayaan — Uji Kestabilan Menara

Tujuan: Menyiasat bagaimana kelebaran tapak dan penyokong menyerong mempengaruhi kestabilan model menara apabila ditiup angin.

Bahan: Penyedut minuman kertas, pita pelekat, pembaris, gunting dan kipas kecil.

Model	Ciri reka bentuk
A	Menara bertapak sempit
B	Menara sama tinggi, bertapak lebih lebar
C	Model B yang ditambah penyokong menyerong

Bina dan uji ketiga-tiga model. Gunakan kipas pada kelajuan rendah, jarak yang sama dan tempoh ujian 20 saat. Bagi membandingkan kesan kelebaran tapak, pastikan ciri lain pada Model A dan B hampir sama. Gunakan pengawasan guru atau orang dewasa.

Rekodkan hasil pemerhatian:

Model A

Bertahan 20 saat

Tumbang sebelum 20 saat

Model B

Bertahan 20 saat

Tumbang sebelum 20 saat

Model C

Bertahan 20 saat

Tumbang sebelum 20 saat

Selepas eksperimen, tulis kesimpulan tentang model yang paling stabil dan terangkan sebabnya berdasarkan pemerhatian kamu.

Kesimpulan eksperimen

Pilihan dan catatan aktiviti ini tidak dihantar atau disimpan. Catat sendiri keputusan jika mahu menyimpannya.

Nilai Murni

• Kreativiti — Menghasilkan reka bentuk yang sesuai untuk menyelesaikan masalah.
• Ketelitian — Membuat ukuran, pemerhatian dan pengujian dengan cermat.
• Kerjasama — Berkongsi idea semasa menjalankan projek kejuruteraan.
• Tidak berputus asa — Memperbaiki reka bentuk berdasarkan hasil ujian.
